Блок сбора полетной информации БСПИ-39

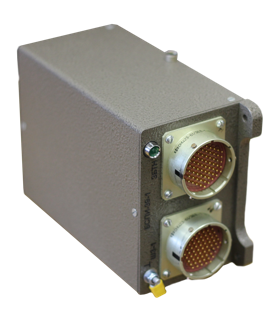

Блок сбора полетной информации БСПИ-39 выполнен в виде моноблока. Габаритные и присоединительные размеры блока БСПИ-39 соответствуют блоку УсС-4-2М системы САРПП-12.На передней панели блока БСПИ-39 установлен светодиодный индикатор, сигнализирующий об исправности и готовности БУР «Тест-1» к работе (постоянное горение зеленого индикатора), а также о работе БУР в режиме «Регистрация» (индикатор работает в мигающем режиме с частотой 1 Гц). Здесь же расположены два соединителя «Ш3» и «ЗБТН», а также клемма для подключения шины заземления. На задней панели блока БСПИ-39 имеются заводской знак и два держателя с предохранителями «2А, 27В» для защиты БУР «Тест-1» от перегрузки по току в цепи питания 27 В.
Соединитель "Ш3" предназначен для подключения блока к бортовым датчикам и бортовой электросети и полностью соответствует соединителю «Ш3» блока УсС-4-2М системы САРПП-12.
Соединитель "ЗБТН" предназначен для подключения блока ЗБТН-М, дополнительных датчиков и источников разовых команд.
Блок БСПИ-39 считывает параметрическую информацию с датчиков и формирует информационный кадр в соответствии с циклограммой, записанной в него при инициализации БУР «Тест-1». БСПИ-39 имеет встроенные энергонезависимые часы реального времени и энергонезависимую память для хранения градировочной и служебной информации. Масса БСПИ-39 не более 1,5 кг. Габаритно-присоединительные размеры соответствуют блоку УсС-4-2М системы САРПП -12.
БСПИ-39-1 конструктивно отличается от БСПИ-39 применением соединителя Ш3-1 типа СНЦ23-61/36В-1-В вместо соединителя Ш3 типа 2РМДТ42Б45Ш1В1. Кроме того, дополнительно обеспечивается прием двух параметров в виде частоты напряжения переменного тока амплитудой от 2 до 31В в диапазоне от 7 до 100 Гц и количество разовых команд, увеличено до 48.
БСПИ-39
БСПИ-39-1
