Твердотельный эксплуатационный накопитель ТЭН-16

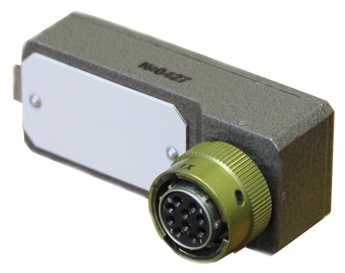

Легкосъемный твердотельный эксплуатационный накопитель ТЭН-16 выполнен в виде малогабаритного блока, который подключается к соединителю «ТЭН» кронштейна жгута переходного и закрепляется на этом кронштейне с помощью замка. На боковой стенке корпуса ТЭН-16 нанесены гравировкой название блока и его заводской номер.

В центре крышки корпуса установлен двухцветный светодиод, который обеспечивает индикацию исправности и нормального режима работы ТЭН-16 (мигающий режим работы светодиода зеленого цвета), а также индикацию свободного резерва памяти менее 10% от конструктивного объема памяти накопителя (желтый цвет).

На нижней части корпуса установлен соединитель и закреплена пластина, предназначенная для неоднократной записи с помощью карандаша или маркера бортового номера ЛА и даты вылета при снятии ТЭН-16 с ЛА после завершения полета.ТЭН-16 совместно с ЗБТН-М в ходе полета обеспечивает регистрацию всей параметрической информации, поступающей от блока БСПИ-39. После завершения полета ТЭН-16 снимается с самолета и передается в группу объективного контроля для считывания (копирования) зарегистрированной параметрической информации на наземный комплекс. Время регистрации полетной информации – до 32 часов (для циклограммы состоящей из 64 слов).
