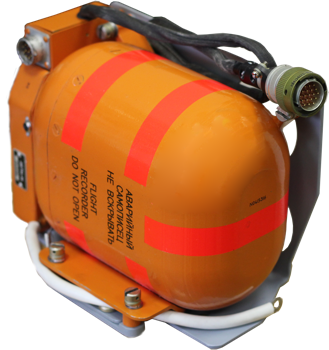

Корпус ЗБТН-М имеет ярко-оранжевую окраску, светлую полосу и надписи. На лицевой стороне блока расположены кабель с соединителем «Х1» и соединитель «Х2», клемма для подключения шины заземления и заводской знак. Кабель с соединителем Х1 предназначен для подключения блока ЗБТН-М к соединителю «ЗБТН» блока БСПИ-39 и к бортовому переговорному устройству через бортовой жгут. К соединителю «Х2» блока ЗБТН-М с помощью жгута переходного, закрепленного на ЛА, постоянно подключен эксплуатационный накопитель ТЭН-16. Блок ЗБТН-М обеспечивает регистрацию параметрической информации, поступающей от блока БСПИ-39, и звуковой информации, поступающей от СПУ (для доработанных ЛА). Масса ЗБТН-М не превышает 8 кг. Продолжительность регистрируемой и сохраняемой в ЗБТН-М записи звуковой информации составляет не менее 4 часа 30 минут, а параметрической до 128 часов (для циклограммы состоящей из 64 слов). ЗБТН-М обеспечивает сохранение зарегистрированной параметрической и звуковой информации при воздействующих факторах авиационного происшествия:
Ударная перегрузка 1000 ед, мс, не менее________________________________________5
Статическое распределение нагрузки 750 кг, мин, не менее_________________________5
Проникающий удар стальным брусом, кг, не менее_________________________________226
Воздействие температуры 1100С со 100% охватом, мин, не менее____________________30
Воздействие морской воды, сутки, не менее______________________________________30
Воздействие агрессивных жидкостей, час, не менее_______________________________48
Защищенный бортовой твердотельный накопитель ЗБТН-М
